Hallo! Ich bin ein Anbieter von Überspannungsschutzgeräten für Gebäude und werde oft gefragt, wie man diese praktischen Geräte testen kann. In diesem Blog begleite ich Sie durch den Testprozess eines Struktur-Überspannungsschutzes und gebe Ihnen dabei einige praktische Tipps und Erkenntnisse.
Warum Tests entscheidend sind
Lassen Sie uns zunächst darüber sprechen, warum die Prüfung eines Struktur-Überspannungsschutzes so wichtig ist. Überspannungsschutzgeräte sollen Ihre elektrischen Systeme vor plötzlichen Spannungsspitzen schützen, die beispielsweise durch Blitzeinschläge oder Schwankungen im Stromnetz verursacht werden. Wenn ein Überspannungsschutz nicht richtig funktioniert, kann er Ihre wertvolle Ausrüstung nicht schützen, was zu kostspieligen Schäden und Ausfallzeiten führen kann. Regelmäßige Tests sind daher unerlässlich, um sicherzustellen, dass Ihr Überspannungsschutz in einwandfreiem Zustand ist und zuverlässigen Schutz bietet.
Vorbereitungen vor dem Test
Bevor Sie mit dem Testen beginnen, müssen Sie einige Dinge tun. Stellen Sie zunächst alle notwendigen Werkzeuge bereit. Normalerweise benötigen Sie ein Multimeter, das Spannung, Strom und Widerstand messen kann. Stellen Sie sicher, dass das Multimeter in gutem Zustand ist und auf den entsprechenden Messbereich eingestellt ist.
Machen Sie sich als Nächstes mit dem Datenblatt des Überspannungsschutzes vertraut. Das Datenblatt enthält wichtige Informationen zu den Spezifikationen des Geräts, wie z. B. Nennspannung, maximale Stoßstromkapazität und Reaktionszeit. Das Verständnis dieser Spezifikationen wird Ihnen helfen, die Testergebnisse genau zu interpretieren.
Stellen Sie außerdem sicher, dass die Stromversorgung des Stromkreises, in dem der Überspannungsschutz installiert ist, ausgeschaltet ist. Dies ist eine Sicherheitsmaßnahme, um einen Stromschlag während des Testvorgangs zu verhindern. Und vergessen Sie nicht, geeignete persönliche Schutzausrüstung (PSA) wie isolierte Handschuhe zu tragen.
Visuelle Inspektion
Der erste Schritt im Prüfprozess ist eine Sichtprüfung. Untersuchen Sie den Überspannungsschutz genau auf Anzeichen physischer Schäden wie Risse, Verbrennungen oder lose Verbindungen. Wenn Sie sichtbare Schäden bemerken, ist der Überspannungsschutz möglicherweise beschädigt und sollte ersetzt werden.
Überprüfen Sie die Kontrollleuchten am Überspannungsschutz, falls vorhanden. Einige Überspannungsschutzgeräte verfügen über Kontrollleuchten, die anzeigen, ob das Gerät ordnungsgemäß funktioniert. Ein grünes Licht weist normalerweise auf einen normalen Betrieb hin, während ein rotes Licht auf ein Problem hinweisen kann.
Prüfung des Isolationswiderstandes
Einer der wichtigsten Tests für einen Überspannungsschutz ist die Messung seines Isolationswiderstands. Mit diesem Test können Sie feststellen, ob im Gerät Kurzschlüsse oder Leckströme vorliegen.
Um den Isolationswiderstand zu messen, stellen Sie Ihr Multimeter auf den Widerstandsmessmodus. Schließen Sie die Multimetersonden an die Eingangs- und Ausgangsklemmen des Überspannungsschutzes an. Der Isolationswiderstand sollte sehr hoch sein, typischerweise im Bereich von mehreren Megaohm. Ein niedriger Isolationswiderstandswert kann auf ein Problem mit der Isolierung hinweisen, das zu Stromlecks und verringertem Schutz führen kann.
Testen des Spannungsschutzniveaus
Ein weiterer wichtiger Test besteht darin, den Spannungsschutzpegel des Überspannungsschutzes zu messen. Dieser Test zeigt, wie gut der Überspannungsschutz die Spannung während eines Überspannungsereignisses begrenzen kann.
Sie können einen Überspannungsgenerator verwenden, um ein Überspannungsereignis zu simulieren. Schließen Sie den Überspannungsgenerator an den Eingang des Überspannungsschutzes und das Multimeter an den Ausgang an. Stellen Sie den Überspannungsgenerator so ein, dass er einen Überspannungsstoß mit einer bestimmten Amplitude und Wellenform erzeugt, wie im Datenblatt des Überspannungsschutzes angegeben.
Wenn die Überspannung anliegt, messen Sie die Spannung am Ausgang des Überspannungsschutzes. Die Ausgangsspannung sollte innerhalb des Nennspannungsschutzpegels des Geräts liegen. Wenn die Ausgangsspannung höher als der Nennwert ist, bietet der Überspannungsschutz möglicherweise keinen ausreichenden Schutz.
Testen der Reaktionszeit
Die Reaktionszeit eines Überspannungsschutzes gibt an, wie schnell er mit der Ableitung des Überspannungsstroms beginnen kann, wenn eine Spannungsspitze auftritt. Eine schnelle Reaktionszeit ist entscheidend für einen wirksamen Schutz.
Um die Reaktionszeit zu testen, benötigen Sie ein Hochgeschwindigkeitsoszilloskop. Schließen Sie das Oszilloskop an den Ein- und Ausgang des Überspannungsschutzes an. Legen Sie mit dem Stoßgenerator einen Stromstoß an und beobachten Sie die Wellenformen auf dem Oszilloskop.
Messen Sie den Zeitunterschied zwischen dem Moment, in dem die Überspannung am Eingang beginnt, und dem Moment, in dem der Überspannungsschutz beginnt, den Strom umzuleiten. Die Reaktionszeit sollte innerhalb des im Datenblatt angegebenen Bereichs liegen. Eine lange Reaktionszeit kann bedeuten, dass der Überspannungsschutz zu langsam ist, um Ihre Geräte vor schnell ansteigenden Überspannungen zu schützen.
Testen verschiedener Arten von Überspannungsschutzgeräten
Wir bieten verschiedene Arten von Überspannungsschutzgeräten an, zCHT1 – A50 4P 10/350US Überspannungsschutzgerät,CHT1 – D10 KA Überspannungsschutzgerät, UndCHT1 – Überspannungsschutzgerät B80KA. Jeder Typ hat seine eigenen einzigartigen Eigenschaften und Prüfanforderungen.

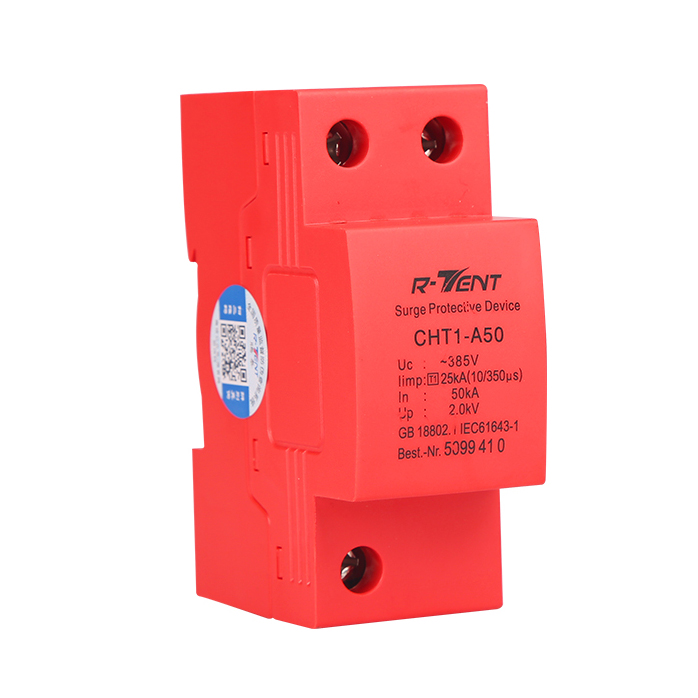

Beispielsweise ist das Überspannungsschutzgerät CHT1 - A50 4P 10/350US für den Hochenergie-Überspannungsschutz konzipiert. Beim Testen dieses Gerätetyps müssen Sie einen Überspannungsgenerator verwenden, der eine 10/350us-Wellenform erzeugen kann, die einen direkten Blitzeinschlag simuliert.
Das Überspannungsschutzgerät CHT1 - D10 KA eignet sich besser für den allgemeinen Überspannungsschutz. Der Testprozess für dieses Gerät ähnelt den von uns besprochenen Standardtests, Sie müssen jedoch auf die Nennstromkapazität von 10 KA achten.

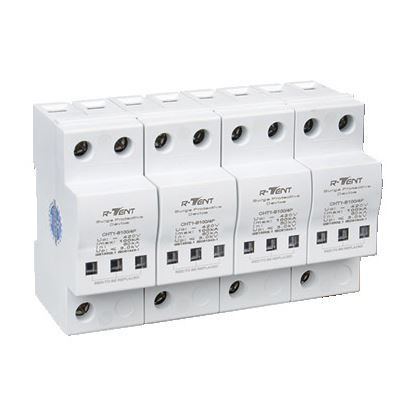

Das Überspannungsschutzgerät CHT1 - B80KA ist ein Überspannungsschutz mit hoher Kapazität. Stellen Sie beim Testen sicher, dass Ihre Testausrüstung den hohen Stromstärken standhält. Möglicherweise müssen Sie einen leistungsstärkeren Stoßgenerator und ein Multimeter mit hoher Stromstärke verwenden.
Post-Test-Aktionen
Notieren Sie nach Abschluss der Tests alle Testergebnisse sorgfältig. Vergleichen Sie die Ergebnisse mit den Angaben im Datenblatt. Wenn die Testergebnisse im akzeptablen Bereich liegen, funktioniert der Überspannungsschutz wahrscheinlich ordnungsgemäß.
Wenn die Testergebnisse auf ein Problem hinweisen, wie z. B. einen niedrigen Isolationswiderstand oder eine hohe Ausgangsspannung während einer Überspannung, muss der Überspannungsschutz möglicherweise repariert oder ersetzt werden. In einigen Fällen können Sie das Problem möglicherweise selbst beheben und beheben. Wenn Sie sich jedoch nicht sicher sind, wenden Sie sich am besten an einen Fachmann.
Abschluss
Die Prüfung eines Überspannungsschutzes für Gebäude ist ein entscheidender Faktor für die Aufrechterhaltung der Sicherheit und Zuverlässigkeit Ihrer elektrischen Systeme. Indem Sie die in diesem Blog beschriebenen Schritte befolgen, können Sie Ihre Überspannungsschutzgeräte effektiv testen und sicherstellen, dass sie den Schutz bieten, den Ihre Geräte benötigen.
Wenn Sie auf der Suche nach hochwertigen Überspannungsschutzgeräten sind oder weitere Informationen zu Prüfung und Wartung benötigen, zögern Sie nicht, ein Beschaffungsgespräch zu führen. Wir sind hier, um Ihnen dabei zu helfen, die besten Überspannungsschutzlösungen für Ihre spezifischen Anforderungen zu finden.
Referenzen
- Handbuch für Überspannungsschutzgeräte, Industriestandardpublikationen
- Richtlinien zur elektrischen Sicherheit und Prüfung, nationale Vorschriften zur elektrischen Sicherheit
