Als Lieferant von 20 -ka -Schleifenschutzgeräten begegne ich häufig Anfragen von Kunden darüber, wie mehrere solcher Geräte in Serien verbunden werden können. Dieser Blog zielt darauf ab, einen umfassenden Leitfaden zu diesem Thema zu bieten, das professionelle Wissen und praktische Erfahrungen auszutauschen.
Verständnis der Grundlagen von Surge -Schutzgeräten
Bevor Sie sich mit der Serienverbindung von 20 -ka -Schleifschutzgeräten befassen, ist es wichtig zu verstehen, welche Geräte zur Schutzschutzscheibe sind und wie sie funktionieren. Surge Protection Devices (SPDS) sind zum Schutz elektrischer Systeme und Geräte vor transienten Überspannungen ausgelegt, z. Ein 20 -ka -Schubschutzgerät kann einen Überspannungsstrom von bis zu 20 ka verarbeiten, der für viele elektrische Systeme mit mittlerer Größe geeignet ist.
Gründe für das Verbinden mehrerer 20 -ka -Schleifenschutzgeräte in Reihe
Es gibt mehrere Gründe, warum man sich für die Verbindung mehrerer 20 -ka -Schleifenschutzgeräte in Serien entscheiden könnte:
- Verbesserter Schutz: Durch die Verbindung mehrerer SPDs in Serien kann das Gesamtschutzniveau verbessert werden. Jedes Gerät kann die Überspannungsspannung weiter reduzieren und einen umfassenderen Schutz für die angeschlossenen Geräte bieten.
- Erfüllung spezifischer Anforderungen: In einigen Fällen kann das elektrische System spezifische Anforderungen an den Schleifschutz haben, den eine einzelne 20 -ka -SPD nicht erfüllen kann. Die Serienverbindung kann dazu beitragen, diese Anforderungen zu erfüllen.
- Redundanz: Serienverbindung bietet ein gewisses Maß an Redundanz. Wenn eine SPD fehlschlägt, können die anderen immer noch ein gewisses Maß an Schutz bieten.
Schritte zum Anschließen mehrerer 20 -ka -Schleifenschutzgeräte in Reihe
Schritt 1: Wählen Sie die richtigen Geräte aus
Bei der Auswahl von 20 -ka -Schleifenschutzgeräten für die Serienverbindung ist es entscheidend, sicherzustellen, dass sie miteinander kompatibel sind. Betrachten Sie Faktoren wie die Nennspannung, die Reaktionszeit und die Entladungskapazität. Zum Beispiel unsereCHT1 - D10 Ka Surge -SchutzvorrichtungUndCHT1 - R Sicherungsschutzreihe Überspannung Beschützerkann in einigen Anwendungen in Kombination mit 20 ka SPDs verwendet werden.
Schritt 2: Bestimmen Sie die Verbindungsreihenfolge
Die Reihenfolge der Verbindung ist wichtig. Im Allgemeinen sollte das Gerät mit einer schnelleren Reaktionszeit näher an der Stromquelle platziert werden. Dies ermöglicht es ihm, schnell auf den Anstieg zu reagieren und die Spannung zu reduzieren, bevor sie die nachfolgenden Geräte erreicht.
Schritt 3: Bereiten Sie die Installationsstelle vor
Stellen Sie sicher, dass die Installationsstelle sauber, trocken und gut belüftet ist. Das elektrische Panel oder die Distributionsplatte, an der die SPDS installiert werden, sollte ordnungsgemäß geerdet sein. Der Erdungswiderstand sollte den entsprechenden Standards entsprechen.
Schritt 4: Schließen Sie die Geräte an
- Machtverbindung: Vor der Installation trennen Sie die Stromversorgung, um die Sicherheit zu gewährleisten.
- Verdrahtung: Schließen Sie das Eingangsanschluss der ersten 20 -ka -SPD an die Stromquelle an. Schließen Sie dann die Ausgangsklemme des ersten SPD an den Eingangsanschluss des zweiten SPD an. Wiederholen Sie diesen Vorgang für alle SPDs in der Serie. Verwenden Sie geeignete Verkabelungsmaterialien mit ausreichendem Querschnittsbereich, um niedrige Widerstandsverbindungen zu gewährleisten.
- Erdung: Schließen Sie die Erdungsanschlüsse aller SPDs an das Erdungssystem an. Eine gute Erdungsverbindung ist für die ordnungsgemäße Funktionsweise der Schleifschutzgeräte unerlässlich.
Schritt 5: Test und Inbetriebnahme
Führen Sie nach der Installation eine Reihe von Tests durch, um sicherzustellen, dass die angeschlossenen SPDs ordnungsgemäß funktionieren. Verwenden Sie einen Surge -Tester, um Surge -Ereignisse zu simulieren und die Spannung und den Strom an verschiedenen Stellen des Systems zu messen. Überprüfen Sie nach Anzeichen abnormaler Betrieb, wie z. B. Überhitzung oder kurzen Schaltungen.
Vorsichtsmaßnahmen beim Anschließen mehrerer 20 -ka -Schleifenschutzgeräte in Reihe
- Spannungsfreigabe: Wenn mehrere SPDs in Reihe angeschlossen sind, müssen die ordnungsgemäße Spannungsfreigabe zwischen den Geräten sichergestellt werden. Eine ungleichmäßige Spannungsaustausch kann zu einer Überspannung einiger Geräte und einem vorzeitigen Ausfall führen.
- Koordinierung: Die Koordination zwischen den SPDs ist entscheidend. Die Reaktionszeit und die Entladungskapazität jedes Geräts sollten sorgfältig koordiniert werden, um sicherzustellen, dass sie effektiv zusammenarbeiten.
- Wartung: Für die Serie ist eine regelmäßige Wartung erforderlich - angeschlossene SPDs. Überprüfen Sie die Geräte regelmäßig auf Anzeichen von Schäden wie verbrannten Komponenten oder losen Verbindungen. Ersetzen Sie alle fehlerhaften Geräte umgehend.
Anwendungen von Serien - Angeschlossene 20 -ka -Schleifschutzgeräte angeschlossen
Serie - Angeschlossene 20 -ka -Schleifschutzgeräte werden in verschiedenen Anwendungen häufig verwendet:
- Industrieanlagen: In Industrieanlagen, in denen eine große Anzahl von elektrischen Geräten und empfindlichen Steuerungssystemen vorhanden ist, können die angeschlossenen SPDs einen zuverlässigen Schutz vor Blitz- und Schaltflächen bieten.
- Handelsgebäude: Bürogebäude, Einkaufszentren und Hotels haben häufig komplexe elektrische Systeme. Serien - Angeschlossene SPDs können dazu beitragen, die elektrische Infrastruktur zu schützen und den normalen Betrieb der Geräte zu gewährleisten.
- Telekommunikationsstationen: Telekommunikationsstationen reagieren hochempfindlich gegenüber Überspannungen. Serie - Angeschlossene 20 -ka -SPDs können die Kommunikationsgeräte vor Schäden schützen, die durch Blitzschläge verursacht werden.
Vergleich mit anderen Verbindungsmethoden

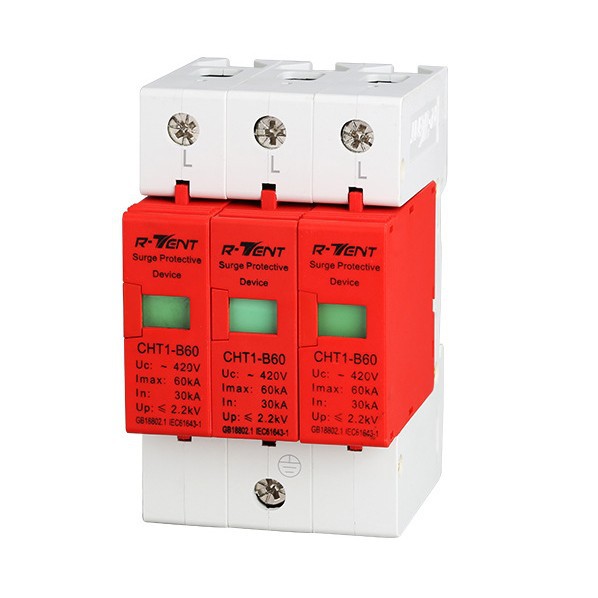

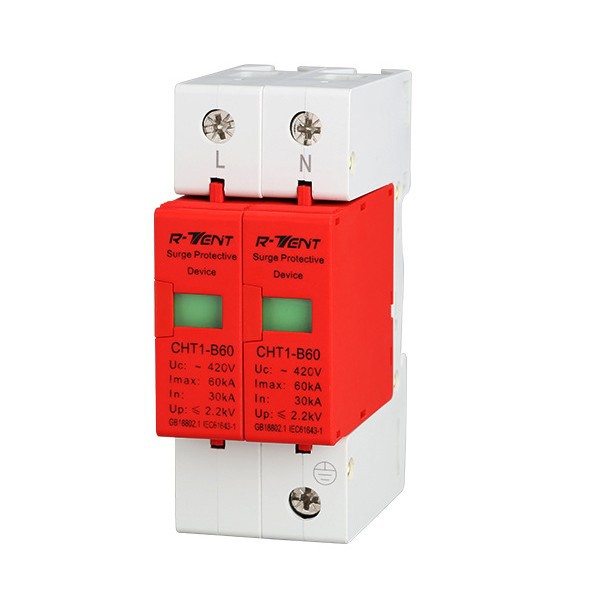

Im Vergleich zur parallele Verbindung hat die Serienverbindung ihre eigenen Vor- und Nachteile. In paralleler Verbindung teilen mehrere SPDS den Überspannungsstrom, was die Gesamtentladungskapazität erhöhen kann. Die Serienverbindung kann jedoch in einigen Fällen eine bessere Spannungsreduzierung und einen verbesserten Schutz bieten. UnserCHT1 - B60KA -Schleifschutzvorrichtungkann parallel oder serien je nach den spezifischen Anforderungen des Systems verwendet werden.
Abschluss
Das Verbinden mehrerer 20 -ka -Schleifenschutzgeräte in Reihe ist ein komplexer, aber effektiver Weg, um den Anstiegsschutz zu verbessern. Wenn Sie die in diesem Blog beschriebenen Schritte und Vorsichtsmaßnahmen befolgen, können Sie eine sichere und zuverlässige Installation sicherstellen. Wenn Sie Fragen zum Schutz des Anstiegs haben oder Unterstützung bei der Auswahl und Installation unserer 20 -ka -Schleifenschutzgeräte benötigen, wenden Sie sich bitte an uns, um weitere Beratungs- und Beschaffungsdiskussionen zu erhalten. Wir sind bestrebt, hochwertige Produkte und professionelle Dienstleistungen bereitzustellen, um Ihren Anforderungen an den Schubschutz zu erfüllen.
Referenzen
- IEC 61643 - 11: Niedrig -Spannungsscheiben -Schutzgeräte - Teil 11: Schleifschutzgeräte, die mit niedrigen Spannungsstromsystemen verbunden sind - Anforderungen und Tests.
- IEEE C62.41.2: Empfohlene Praxis zur Charakterisierung von Anstiegsschwankungen in niedriger Spannung (1000 V und weniger) Wechselstromkreise.
- UL 1449: Standard für Surge -Schutzgeräte.
