Hallo! Als Lieferant von Split Current Transformers habe ich meinen Anteil an Erfahrungen mit diesen raffinierten Geräten gemacht. Splitstromtransformatoren sind in einer Reihe von Anwendungen sehr nützlich, von der Überwachung elektrischer Ströme bis zum Schutz elektrischer Systeme. Aber wie bei jedem Gerät müssen sie optimiert werden, um ihre besten Leistungen zu erbringen. In diesem Blog -Beitrag werde ich einige Tipps zur Optimierung der Leistung eines geteilten aktuellen Transformators teilen.
Verständnis von Split Current -Transformatoren
Lassen Sie uns zunächst schnell über die geteilten aktuellen Transformatoren hinausgehen. Im Grunde genommen sind sie eine Art aktueller Transformator, der leicht um einen Leiter installiert werden kann, ohne den Leiter trennen zu müssen. Dies macht sie für die Nachrüstung oder für Anwendungen, bei denen es nicht praktikabel ist, einen herkömmlichen, soliden Kerntransformator zu verwenden, sehr bequem.
Die Art und Weise, wie sie funktionieren, ist ziemlich einfach. Wenn ein elektrischer Strom durch den Leiter fließt, dass der Splitstromtransformator eingewickelt ist, erzeugt er ein Magnetfeld. Dieses Magnetfeld induziert dann einen Strom in der sekundären Wicklung des Transformators, der gemessen und verwendet werden kann, um den durch den primären Leiter fließenden Strom zu bestimmen.
Richtige Installation
Einer der wichtigsten Faktoren bei der Optimierung der Leistung eines Splitstromtransformators ist die richtige Installation. Hier sind einige wichtige Punkte zu beachten:
- Ausrichtung:Stellen Sie sicher, dass der Splitstromtransformator ordnungsgemäß mit dem Leiter ausgerichtet ist. Es sollte um den Leiter zentriert sein und die beiden Hälften des geteilten Kerns sollten fest geschlossen sein. Alle Lücken oder Fehlausrichtung können ungenaue Messungen verursachen.
- Sauberkeit:Stellen Sie vor der Installation des Transformators sicher, dass die Oberfläche des Leiters sauber ist. Schmutz, Fett oder andere Verunreinigungen können die magnetische Kopplung zwischen dem Leiter und dem Transformator beeinträchtigen, was zu Messfehlern führt.
- Anziehen:Verwenden Sie die entsprechenden Werkzeuge, um den Klemmmechanismus des Split -Strom -Transformators festzuziehen. Es sollte eng genug sein, um einen guten Kontakt zwischen dem Kern und dem Leiter zu gewährleisten, aber nicht so eng, dass er den Transformator oder den Leiter schädigt.
Auswählen des richtigen Transformators
Die Auswahl des richtigen Splitstromtransformators für Ihre Anwendung ist entscheidend. Hier sind einige Dinge zu beachten:
- Aktuelle Bewertung:Die aktuelle Bewertung des Transformators sollte für den maximalen Strom geeignet sein, den Sie messen möchten. Wenn die Strombewertung zu niedrig ist, kann der Transformator zu sättigen, was zu ungenauen Messungen führt. Andererseits kann die Empfindlichkeit des Transformators reduziert werden, wenn die aktuelle Bewertung zu hoch ist.
- Genauigkeitsklasse:Unterschiedliche Splitstromtransformatoren haben unterschiedliche Genauigkeitsklassen. Die Genauigkeitsklasse bestimmt den maximalen Fehler, den der Transformator in seinen Messungen haben kann. Für Anwendungen, bei denen eine hohe Genauigkeit erforderlich ist, wie z. B. Messung, sollten Sie einen Transformator mit einer hohen Genauigkeitsklasse auswählen.
- Frequenzbereich:Stellen Sie sicher, dass der Transformator für den Frequenzbereich des elektrischen Systems geeignet ist. Die meisten Splitstromtransformatoren sind für die Verwendung mit 50- oder 60 -Hz -Systemen ausgelegt, einige sind jedoch möglicherweise für die Verwendung mit höheren Frequenzen geeignet.
Kalibrierung
Eine regelmäßige Kalibrierung ist unerlässlich, um die Genauigkeit eines Splitstromtransformators zu gewährleisten. Im Laufe der Zeit kann sich die Leistung des Transformators aufgrund von Faktoren wie Temperaturänderungen, mechanischer Spannung oder Alterung abbauen. Durch die Kalibrierung des Transformators in regelmäßigen Abständen können Sie alle Messfehler erkennen und korrigieren.
- Kalibrierungsausrüstung:Verwenden Sie eine kalibrierte Referenzstromquelle und ein hochpräzises Messinstrument, um den Splitstromtransformator zu kalibrieren. Die Kalibrierungsgeräte sollten eine höhere Genauigkeit haben als der kalibrierte Transformator.
- Kalibrierungsverfahren:Befolgen Sie die Anweisungen des Herstellers zur Kalibrierung des Transformators. Typischerweise umfasst das Kalibrierungsverfahren die Anwendung eines bekannten Stroms auf den Primärleiter und die Messung der Ausgabe der sekundären Wicklung. Der gemessene Ausgang wird dann mit dem erwarteten Ausgang verglichen und alle Fehler angepasst.
Temperatur- und Umweltüberlegungen
Temperatur- und Umgebungsbedingungen können erhebliche Auswirkungen auf die Leistung eines Spaltstromtransformators haben. Hier sind einige Dinge zu beachten:
- Temperaturbereich:Stellen Sie sicher, dass der Transformator für den Temperaturbereich der Umgebung, in der er installiert wird, bewertet wird. Extreme Temperaturen können dazu führen, dass sich die magnetischen Eigenschaften des Kerns ändern, was zu Messfehlern führt.
- Luftfeuchtigkeit und Feuchtigkeit:Eine hohe Luftfeuchtigkeit oder Feuchtigkeit kann Korrosion und Schädigung des Transformators verursachen. Wenn der Transformator in einer feuchten oder nassen Umgebung installiert ist, sollte er mit einem geeigneten Gehäuse geschützt werden.
- Vibration und Schock:Vibrationen und Schock können dazu führen, dass der Kern des Transformators sich verändert oder falsch ausgerichtet wird, was zu ungenauen Messungen führt. Wenn der Transformator in einer Umgebung mit hohen Vibrationen oder Schockniveaus installiert ist, sollte er sicher montiert werden, um die Auswirkungen zu minimieren.
Mit unseren Produkten
In unserem Unternehmen bieten wir eine Reihe hochwertiger aufgeteilter aktueller Transformatoren an, einschließlich derCA -Serie aktueller TransformatorAnwesendAktueller Transformator der DX -Serie, UndAktueller Transformator der DSC -Serie. Diese Transformatoren sind so konzipiert, dass sie in einer Vielzahl von Anwendungen eine genaue und zuverlässige Leistung bieten.

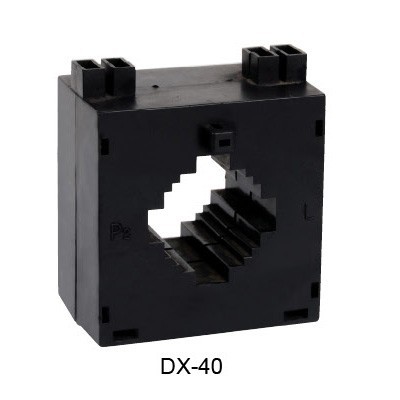

Unser CA CA -Serie Current Transformator ist bekannt für seine hohe Genauigkeit und seinen breiten Strombereich. Es ist sowohl für industrielle als auch für kommerzielle Anwendungen geeignet. Der aktuelle Transformer der DX-Serie bietet eine hervorragende Leistung in einem kompakten Design, was es ideal für platzbeschränkte Installationen macht. Der aktuelle Transformer der DSC-Serie ist für hochpräzise Messanwendungen ausgelegt.
Kontaktieren Sie uns für den Kauf und Beratung
Wenn Sie die Leistung Ihrer elektrischen Systeme mit unseren geteilten aktuellen Transformatoren optimieren oder Fragen zu unseren Produkten haben, zögern Sie nicht, sich zu wenden. Wir sind hier, um Ihnen dabei zu helfen, die richtige Lösung für Ihre spezifischen Anforderungen zu finden. Egal, ob Sie ein kleines Unternehmen oder eine große Industrieanlage sind, wir verfügen über das Know -how und die Produkte, um Ihre Anforderungen zu erfüllen.
Referenzen
- Grover, FW (1946). Induktivitätsberechnungen: Arbeitsformeln und Tabellen. Dover Publications.
- IEEE Standard C57.13-2016. IEEE -Standardanforderungen für Instrumententransformatoren.
